產品名稱：電動球閥q941f-16c dn200（開關智型能調節型）[ 2023-08-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

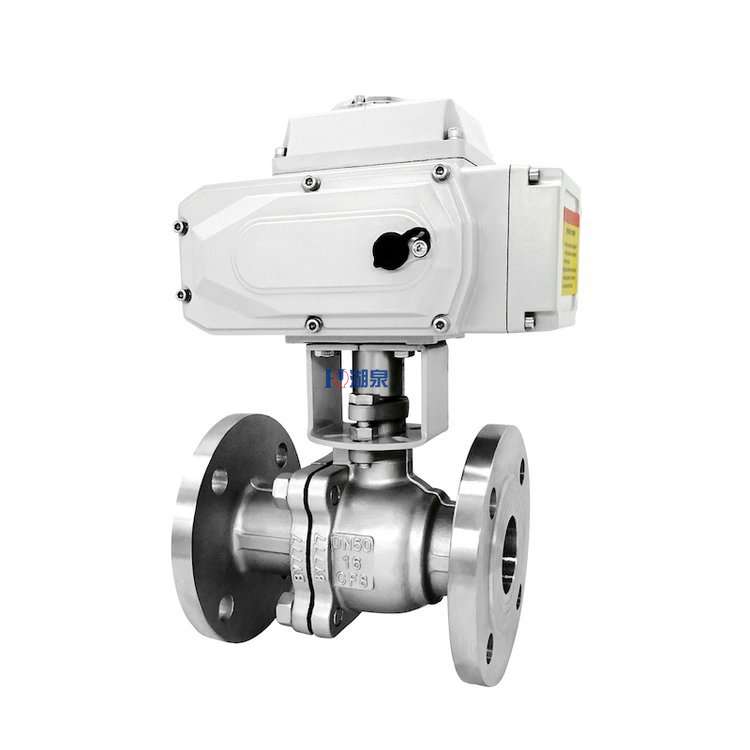

一、電動球閥q941f-16c dn200（開關智型能調節型）介紹
上海湖泉集團有限公司定制電動球閥Q941F-16C是一種轉角為90°的旋轉類球閥,采用角行程電動執行器(DSR、PSQ、HQ、DZW)及球閥閥體組成。,公稱壓力PN16~PN63、公稱尺寸DN15~DN300、適用溫度為-29~450℃,閥體材料有碳素鋼、不銹鋼和合金鋼。 Q941F、Q941Y 型PN16~PN63 電動球閥適用于兩位切斷、調節的場合，Q941F電動開關型球閥品牌供應商,為您提供電動球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。電動開關球閥符合相關制造標準、歡迎來電咨詢、采購!
二、電動球閥q941f-16c dn200（開關智型能調節型）技術參數
公稱通徑DN(mm)
DN15～DN400
公稱壓力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度
-40～+180℃ -40～+350℃
泄漏量
0符合ANSIB16.104 5級標準
球體轉角
90°
閥體材制質
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料
聚四氟乙烯(常溫)、特制PPL(高溫)
產品外形及結構尺寸
Q941F、Q941Y 型（PN16）型法蘭連接浮動硬密封電動球閥外形及結構尺寸 DN L D H H1 L0 重量 / kg 15 130 95 340 39 120 25 20 130 105 353 43 120 26 25 140 115 353 48 120 27 32 165 135 378 58 120 28 40 165 145 378 62.5 120 30 50 200 160 405 76 418 37 65 220 180 435 86 418 42 80 250 195 450 100 418 51 100 280 215 570 131 418 90 125 320 245 592 148 418 125 150 360 280 623 173 585 178 200 457 335 689 219 585 243 250 533 405 765 260 585 380 300 610 460 885 305 585 535
